Әмбебап Fairlead Chain WheelUniversal Fairlead Chain Wheel: кабельді өткізуге және бағытын өзгертуге немесе оның экспорттық орнын шектеуге және кабель мен корпус арасындағы үйкелісті азайтуға арналған фрейм-диск, негізгі роликті ілгек , ілмек Роллер фрейм , ашық типті роликті бағыттаушы кабель блогы , 360 ° Айналмалы фиксатор және т.б.
Әмбебап Fairlead шынжыр дөңгелегі
Әмбебап Fairlead шынжыр дөңгелегі: кабельді өткізуге және бағытын өзгертуге немесе оның экспорттық орнын шектеуге және кабель мен корпус арасындағы үйкелісті азайтуға арналған фельдшер, негізгі роликті тіреуіш , ілмек Роллер бекіткіші , ашық типті роликті бағыттаушы кабель блогы , 360 ° айналмалы fairlead және т.б.

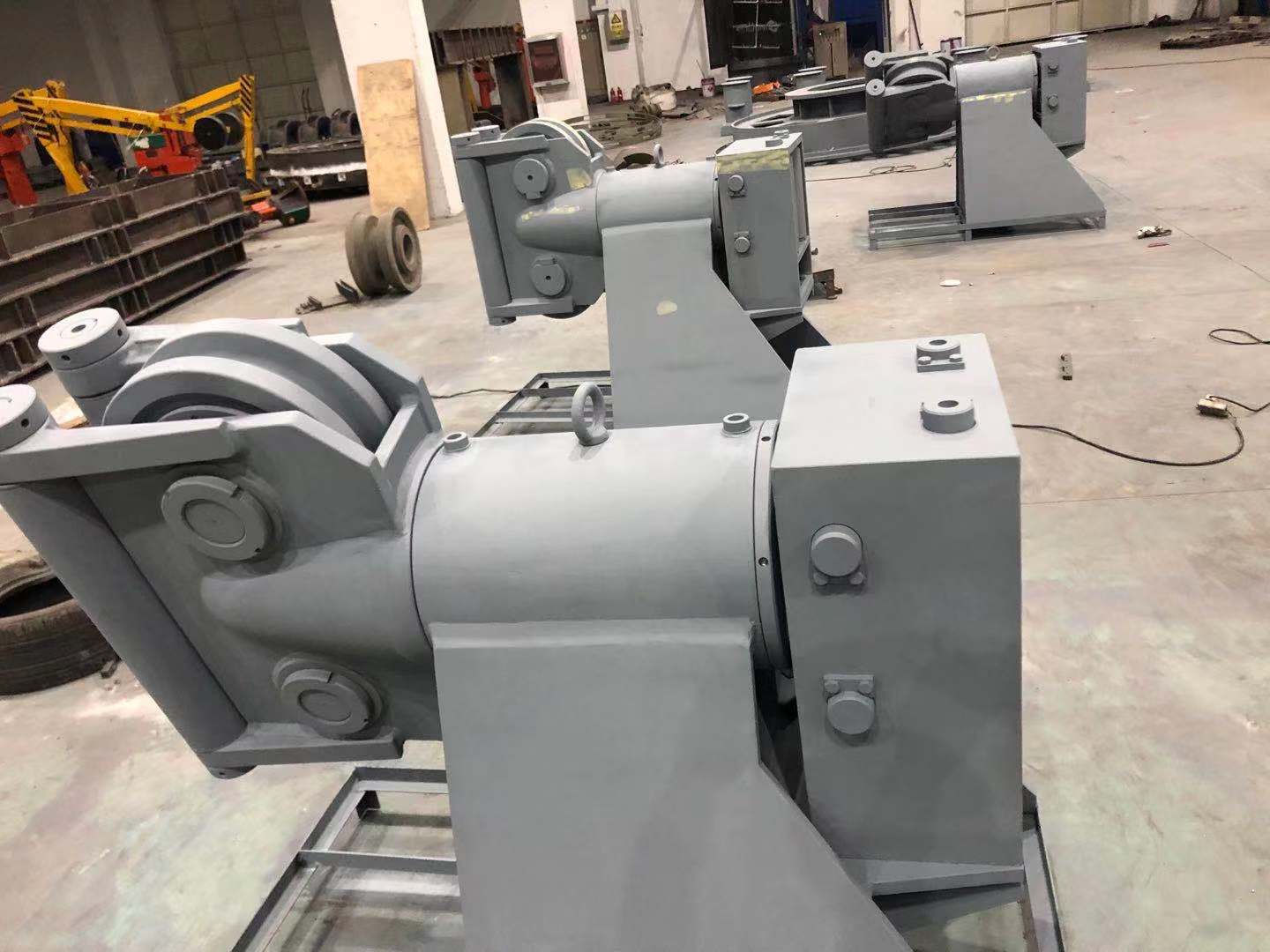

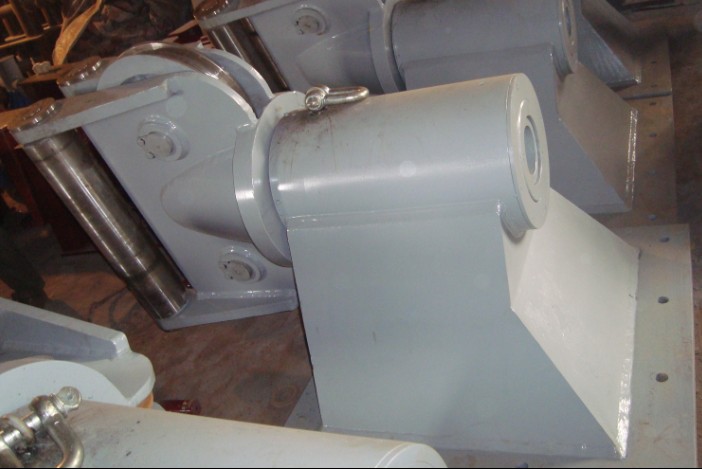

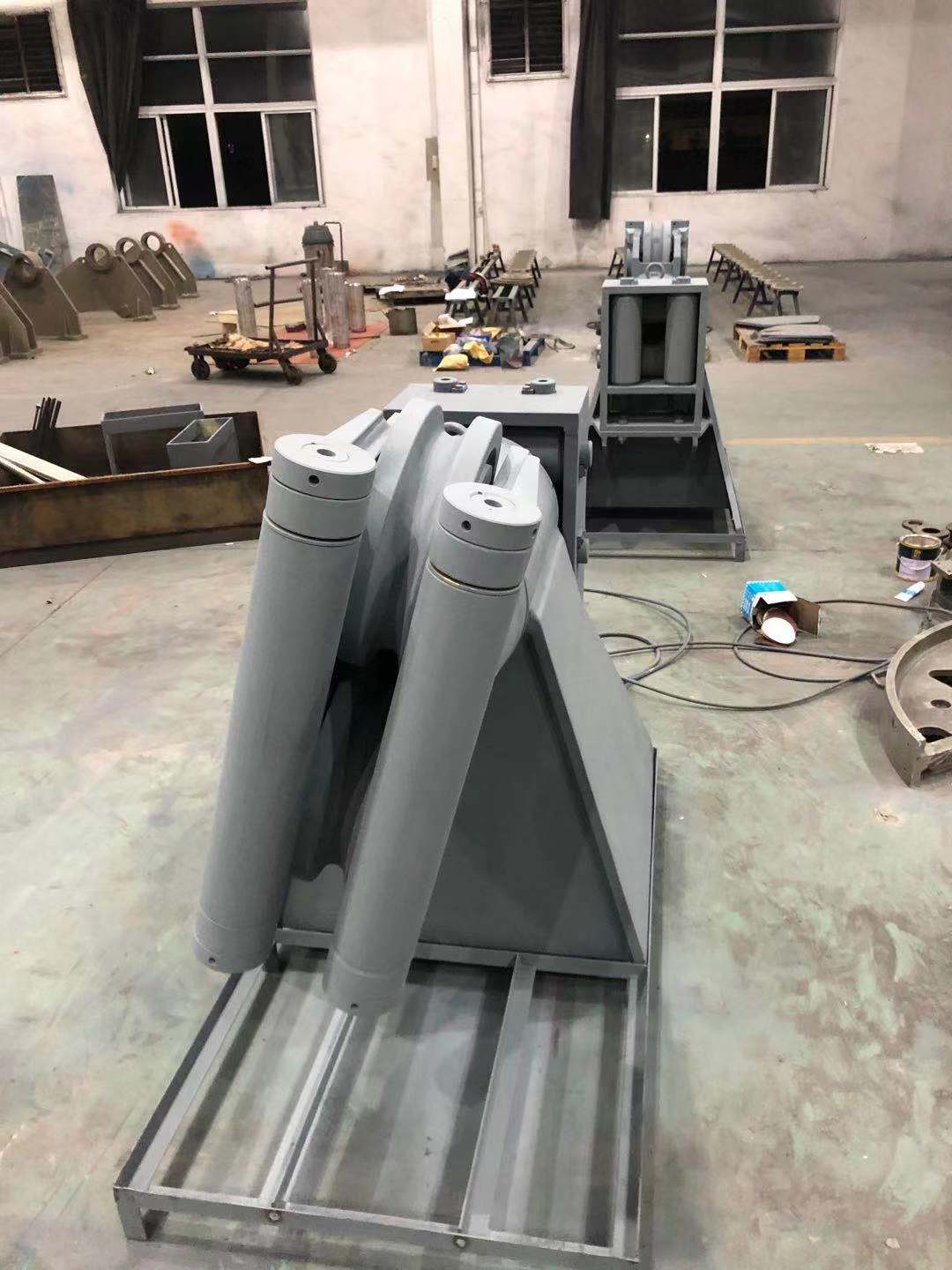

Әмбебап Fairlead шынжыр дөңгелегі, оның ішінде кронштейнді, негізгі цилиндрді және кронштейнге орналастырылған орталық ось айналасында еркін айналуға арналған аталған негізгі цилиндрдің кабельдік бағыттаушы құралдарын, негізгі құбырлы корпусы орталық осі бойымен өтетін тесікпен қамтамасыз етілген; бағыттаушы кабель құрылғысы екі сыртқы фанерадан тұрады және фанер арасында қатар орналасқан екі параллельді шкив жиынтығын, негізгі цилиндрдің алдыңғы бетінде тігінен бекітілген фанерді қамтиды; негізгі цилиндр мен доңғалақты пайдалану, сондықтан біріктірілген дизайн, ықшам құрылым, шағын кеңістік, шағын ыдыстарға оңай қолдануға болады; Сонымен қатар, цилиндр басының кабельдік бағыттағышы негізгі ось айналасында еркін айнала алады, сондықтан кабельдік бағыттағыштың әртүрлі бағдарларының қажеттіліктерін қанағаттандыру үшін жоғары икемділікке ие болады, fairlead жылдамдығын айтарлықтай жақсартады, көптеген жабдықтар мен еңбек ресурстарын үнемдейді; фанердің алдыңғы жағының қаптамасы кабельді тегіс етіп, кабельдің үйкелісінің зақымдалуы үшін болаттың жиегін болдырмайды.
Сурет №. |
Қорғасын шығырының №. |
Шина диаметрі (дюйм) |
Әрбір стандартты (ibs) |
Әрқайсысының салмағы (ibs) |
Өлшемдері (д.) |
|||
A |
B |
C |
D |
|||||
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
461-24 |
131574 |
24 |
1-1/4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
461-26 |
238120 |
26 |
1-1/2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
461-36 |
148389 |
36 |
1-5/8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
461-42 |
130753 |
42 |
2-1/2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
463-30 |
1404377 |
30 |
1-1/4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
463-36 |
146522 |
36 |
1-1/2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
463-42 |
1406525 |
42 |
1-3/4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
463-60 |
123164 |
60 |
2-1/2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
