Теңіз крандары Теңіз крандары мұнай платформасы, платформаны жеткізуші кеме, баржа және т.б. үшін арнайы әзірленген. API-2C дизайнын ескере отырып, теңіз крандары борттық көтергіштің, борттық көтергіштің және персоналды көтергіштің жұмыс жағдайында болуы мүмкін.

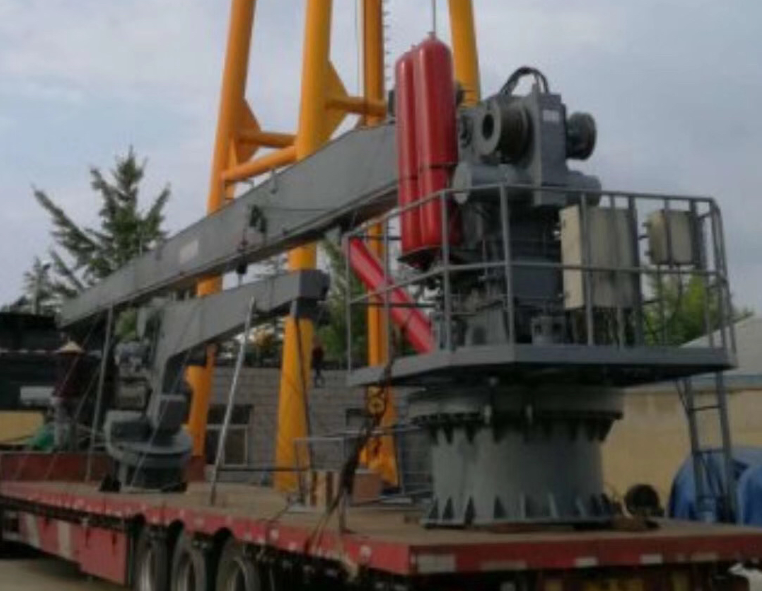

Теңіз краны
Теңіз крандары мұнай платформасы, платформаны жеткізуші кеме, баржа және т.б. үшін арнайы әзірленген. API-2C дизайнын ескере отырып, теңіз крандары борттық көтергіштің, борттық көтергіштің және персоналды көтергіштің жұмыс жағдайында болуы мүмкін.
Кран жабдықталуы мүмкін:
Кабинаны кондиционерлеу жүйесі
Аспалы қолдың проекциялық шамы
Әуе кемесінің кедергі шамы және аспалы тұтқаның проекциялық шамы
Жарылысқа қарсы
Тұрақты кернеу жүйесі
Электр қозғалтқышы немесе дизельді жетек
Сенсорлық экранды көрсету функциясы
Теңіз күйін таңдау функциясы
Асылған адам функциясы
CCS, DNV, ABS, GL, LR, BV, RINA, NK, KR және басқа жіктеу қоғамдарының сертификаттары
Негізгі спецификация:
Үлгі |
Теңіздегі жүк көтеру жүктемесі×радиус(т×м) |
Борттағы көтергіш жүктеме × радиус (т × м) |
Көтеру жүктемесі×жылдамдығы(т×м.мин) |
Қамшы жүктемесі×радиус(т×м/мин) |
Желдету уақыты(лары) |
Айналу жылдамдығы (м/мин) |
Қозғалыс қуаты (кВт) |
HO5-15P |
5×15 |
5×15 |
5×30 |
- |
CL: 70 |
0.8 |
75 |
HO15-10(8,5-18)Б |
15×10 8,5×18 |
15×10 8,5×18
|
15×20 |
3×20×30 |
CL: 130 |
1 |
160 |
HO25-35P |
25×35 |
25×35 |
25×20 |
- |
CL: 130 |
0.5 |
315 |
HO15-15P |
15×15 |
15×15 |
15×18 3×26 |
- |
RL: 100 |
1.5 |
110 |
HO16-25P |
16×25 |
16×25 |
16×18 |
- |
RL: 100 |
1 |
200 |
HO20-16(5-30,5)Б |
20×16 5×30,5 |
20×22 7,5×30,5
|
20×10 1×13 |
5×32×30 |
RL: 160 |
1 |
224 |
HO30-12(11-30,5) |
30×12 11×30,5 |
30×17 15,5×30,5
|
30×30 |
5×32×70 |
RL: 130 |
1 |
315 |
HO20-16(5-30,5)Б |
20×16 5×30,5 |
20×22 7,5×30,5
|
20×10 1×13 |
5×32×30 |
RL: 160 |
1 |
224 |
HO30-12(11-30,5)Б |
30×12 11×33,5 |
30×17 15,5×33,5
|
30×30 |
5×32×70 |
RL: 130 |
1 |
315 |
HO40-102(11-36,5)P |
40×10 11×36,5 |
40×14 15,5×36,5
|
40×30 |
5×38×70 |
RL: 130 |
0.8 |
400 |
HO50-15(15-33,5)P |
50×15 15×33,5 |
50×15 15×33,5
|
50×18 |
10×36×60 |
RL: 130 |
0.8 |
350 |
HO70-15(30-45)P |
70×15 30×45 |
70×21 40×45
|
70×18 |
20×48×67 |
RL: 180 |
0.85 |
650 |
HO80-10(12-45)P |
80×10/12×45(n=4) 40×23/14×45(n=2) |
80×10/12×45(n=4) 40×23/14×45(n=2)
|
80×9(n=4) 40×18(n=2) |
5×47,5×90 |
RL: 150 |
0.6 |
336 |
Ескерту: 1. Қозғалтқыш кернеуі: 380В/50Гц айнымалы/3 Ph немесе 440В/60Гц айнымалы/3 Ph немесе дизельдік қозғалтқыш. 2. Параметрлер кестесі тек анықтамаға арналған, техникалық сипаттамалар пайдаланушы талаптарын жобалауға болады. 3.RL-болат арқанды люфинг,CL-май цилиндрінің люфингі. |
Түсіндіру үлгісі: HO5-15P 1. HO-гидравликалық теңіз краны 2. 5-SWL 3.15-Макс. жұмыс радиусы 4. P-Теңіздегі тұғырлы кран |
