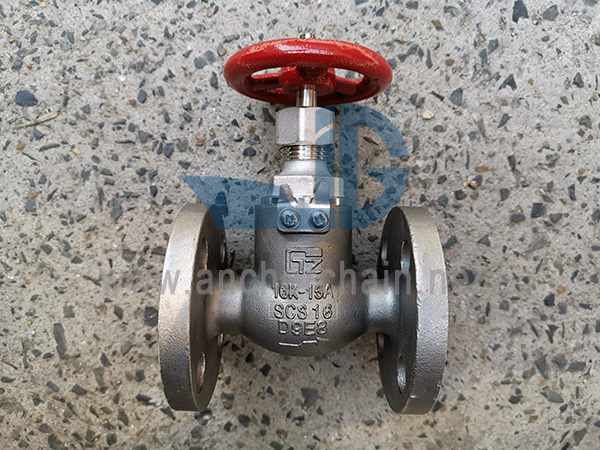

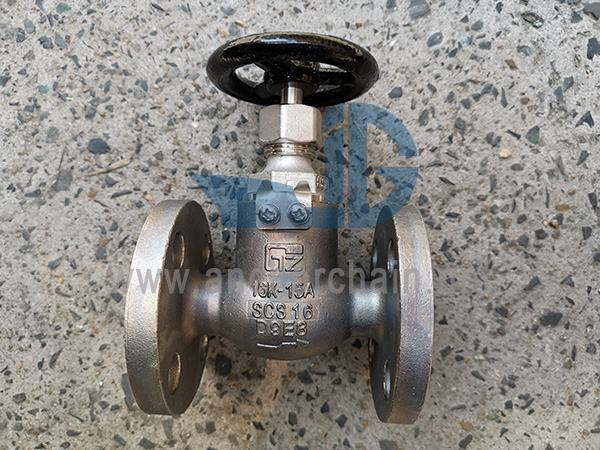

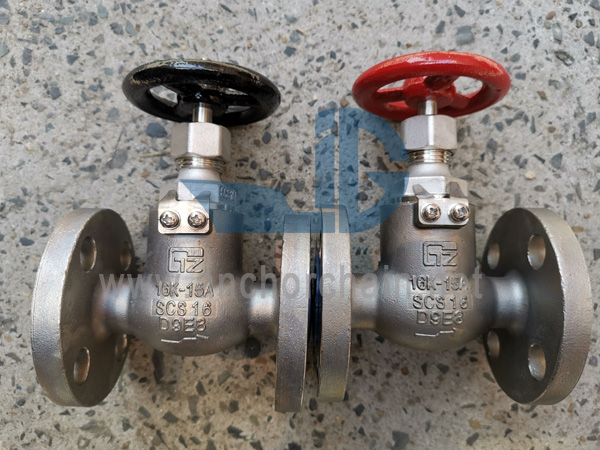

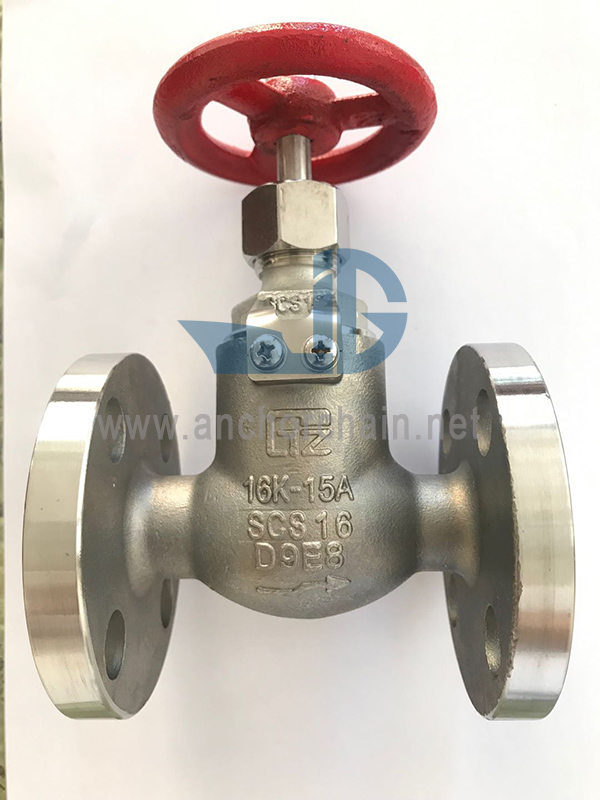

JIS F 7301 5K SCS16 тот баспайтын болаттан жасалған глобус клапандарыТеңіз тот баспайтын болаттан жасалған глобус клапаны немесе теңіз жезден жасалған глобус клапаны теңіз тот баспайтын болат/жезден жасалған тоқтату клапаны деп атауға болады. Функция: құбыр жүйесін ашу/жабуДизайн стандарты: JIS F7301-1996
*Бұрандалы қалпақшасы бар DN15-DN40, болтты қалпақшасы бар DN50-DN65
Негізгі материал:
1-дене: баспайтын болат(SCS16)/SUS316L
2-диск: баспайтын болат(SCS16)/SUS316L
3-сабақ: баспайтын болат(SCS16)/SUS316L
4-Бет: баспайтын болат(SCS16)/SUS316L
5 руль: шойын (FC200)
IMPA коды | Өлшем | Бетпе-бет (L) | Фланец диаметрі. (D) | Қадам (C) | Болт тесігінің нөмірі | h | t | H | D2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
