CJ86 EMC брондалған теңіз қуаты және басқару кабелі 0,61КВБұл өнім кемелерде, бензин платформаларында және теңіздегі ғимараттарда қуат, жарық және басқару жүйелеріне арналған, әдетте көптеген аймақтарда бекітілген орнату және кемелерде ашық палуба үшін пайдаланылады. Жақсартылған ЭМҮ талаптарын қанағаттандыру үшін дизайн скринингтік қасиеттері. Кабельге тікелей күн сәулесі түсетін болса, қорғаныс жабыны немесе қара сыртқы қабығы бар кабель ұсынылады.
CJ86 EMC брондалған теңіз қуаты және басқару кабелі 0,61 кВ
Бұл өнім кемелерде, бензин платформаларында және қуат, жарық және басқару жүйелеріне арналған теңіз ғимараттарында пайдаланылады, әдетте көптеген аймақтарда бекітілген орнату және кемелерде ашық палуба үшін пайдаланылады. Жақсартылған ЭМҮ скрининг қасиеттеріне қойылатын талаптарды қанағаттандыру үшін дизайн. Кабель тікелей күн сәулесінен қорғайтын жабын немесе қара сыртқы қабығы бар кабель ұсынылады.
CJ86 EMC брондалған теңіз қуаты және басқару кабелі 0,6/1КВҚұрылыстары:
1. Өткізгіш
1,0мм2-ден 10мм2-ге дейінгі тармақты мыс сым 2-сынып
16мм2-ден 240мм2-ге дейінгі тармақты мыс сым 5-сынып (икемді)
2. Оқшаулау
XLPE
3. Төсек
Бөлек таспа
4.Экран
100% жабатын мыс таспа
5.Амор
Өрілген мыс сым, 90% жабады
5. Қабық
Термопластикалық полиолефин(SHF1),Сұраныс бойынша термореактивті полиолефин(SHF2)
стандартты түс қара, сұраныс бойынша басқа түстер.

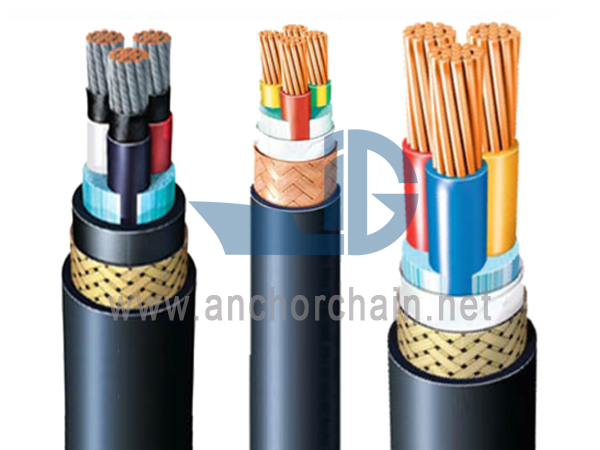

CJ86 EMC брондалған қуат және басқару кабелінің диаграммасы
Қолданылатын стандарттар:
| Дизайн | IEC 60092-353 |
| Дирижер | IEC 60228 2-сынып, 5-сынып |
| Оқшаулау | IEC 60092-351 |
| Қабық | IEC 60092-359 |
| Отқа төзімді | IEC 60332-1-2 - жалғыз оқшауланған сым мен кабельге арналған сынақ IEC 60332-3-22 - байламдалған сымдар мен кабельдерге арналған сынақ, А санаты |
| Галогенсіз | IEC 60754 сериясы |
| Түтін шығару | IEC 61034 сериясы |
| Тасымалдау кедергісі | IEC 61196-1 (типтік мән 26дБ 1мΩ/м астам 100МГц [20мΩ/м]) |
Қызмет көрсету шарттары
1. Номиналды кернеу: айнымалы ток 0,6/1кВ (1,2кВ)
Тұрақты ток 0,9/1,5кВ (жерге қосылатын кернеу 0,9кВ-тан аспаса)
2.ұзақ уақыт жұмыс температурасы 90℃
3. Ең аз ұсынылатын орнату температурасы -15 °C
Ең төменгі жұмыс температурасы -40 °C
4. мобильді құрылғыларға арналған икемді кабельдер, басқа кабельдер бекітілген төсеу болып табылады
төсеу кезінде кабельдің иілу радиусы төменде көрсетілген
| Кабель құрылымы | Кабельдің сыртқы диаметрі | Ең аз иілу радиусы |
| Металдан өрілген брондалған | 6D | |
| Құрышсыз | D≤25 | 4D |
| D>25 | 6D |
Сертификаттар:
Біздің теңіз кабелі келесі классификация қоғамдарымен бекітілген
DNV,BV,CCS,NK,ABS,LR,RS,RINA,GL
